Kit de remplacement complet
Kit entretien stérilisateur UV AquaPro 12 GPM

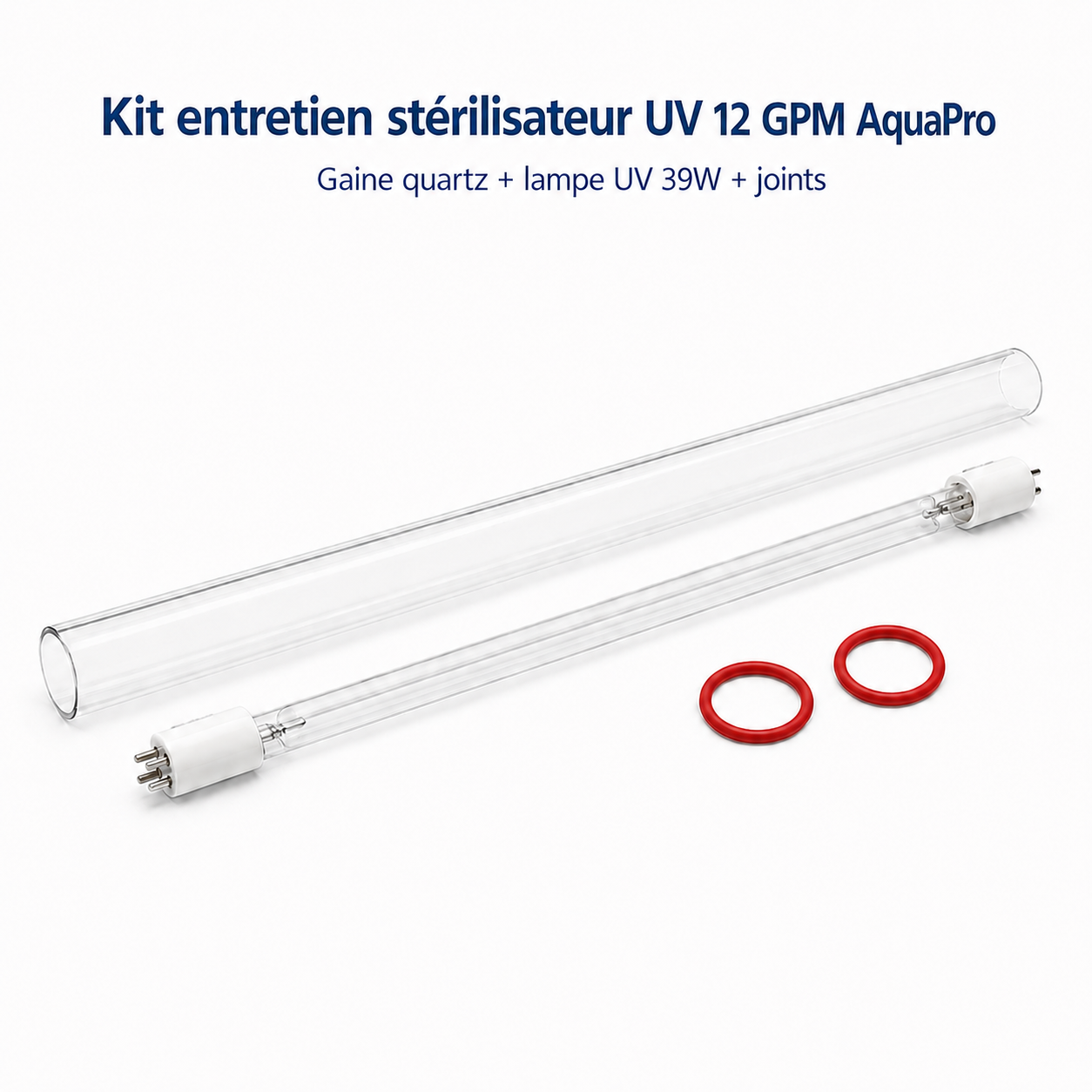

Les trois consommables clés d’un stérilisateur UV AquaPro 12 GPM réunis en un seul kit : lampe UV 39 W, gaine quartz de protection et jeu de joints d’étanchéité.
Remplacer ces éléments en fin de vie permet de restituer la transmission optimale des rayons ultraviolets et de préserver les performances de désinfection de l’installation. Réf. kit : KIT-UV12-39W-Q
01
39 W
Lampe UV-C
Lampe germicide de remplacement calibrée pour le réacteur AquaPro 12 GPM, émettant à 254 nm.
02
Q
Gaine quartz
Tube quartz transparent qui isole la lampe de l’eau tout en laissant passer le rayonnement UV.
03
×2
Joints d’étanchéité
Deux joints rouges assurant l’étanchéité aux extrémités de la gaine quartz.
Schéma de fonctionnement
Le rayonnement UV au cœur du réacteur
L’eau traverse la chambre autour de la gaine quartz. La lampe UV-C rayonne à travers le quartz ; les joints garantissent l’étanchéité de l’ensemble.
Lampe UV 39 WGaine quartzRayons UV-C 254 nmJoints d’étanchéité
ÉTAPE 01
Production des UV-C
La lampe 39 W émet un rayonnement germicide à 254 nm dans l’axe du réacteur.
ÉTAPE 02
Passage par le quartz
La gaine quartz protège la lampe du contact avec l’eau tout en transmettant les UV.
ÉTAPE 03
Étanchéité assurée
Les deux joints rouges verrouillent la gaine et préviennent toute fuite au remontage.
Contenu du kit
- 1 lampe UV AquaPro 39 W pour stérilisateur 12 GPM.
- 1 gaine quartz AquaPro, référence PR-UV12-Q.
- 2 joints rouges d’étanchéité.
- Ensemble complet des consommables UV à remplacer périodiquement.
Conseils de remplacement
- Couper l’alimentation électrique du stérilisateur.
- Fermer l’arrivée d’eau et dépressuriser le circuit.
- Retirer délicatement la lampe puis la gaine quartz.
- Nettoyer les surfaces de contact avant remontage.
- Poser les joints sans les pincer ni les déformer.
- Ne pas toucher le verre de la lampe à mains nues.
- Vérifier l’absence de fuite avant remise sous tension.
Caractéristiques techniques
| Type de produit |
Kit d’entretien stérilisateur UV |
| Compatibilité |
AquaPro 12 GPM |
| Puissance de la lampe |
39 W |
| Longueur d’onde |
254 nm (UV-C germicide) |
| Longueur de la lampe |
≈ 850 mm |
| Référence de la gaine |
PR-UV12-Q |
| Joints |
2 joints rouges d’étanchéité |
| Référence du kit |
KIT-UV12-39W-Q |
| Poids d’expédition |
1,20 kg (emballage renforcé) |
À vérifier avant commande : longueur de la lampe, type de connecteur et dimensions de la gaine quartz. La gaine quartz est fragile et doit être manipulée avec précaution. |
