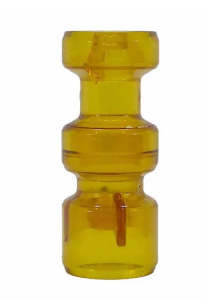

piston principal Downflow (DN)

Piston central pour vanne Clack WS100 et WS1TT

Pièce détachée essentielle au fonctionnement de la vanne Clack WS1 / WS1TT

Le piston central pour vanne Clack WS100 et WS1TT est une pièce mécanique située au cœur de la vanne de commande. Il participe au guidage et à la distribution des différents flux d'eau pendant les différentes phases de fonctionnement de l'adoucisseur ou du système de filtration.

Cette pièce est particulièrement importante lors des opérations de service, contre-lavage, aspiration de saumure, rinçage et retour en service. Lorsque le piston est usé, endommagé ou ne se déplace plus correctement, le fonctionnement de la vanne peut devenir irrégulier et provoquer différents problèmes hydrauliques.

🔧 À quoi sert le piston central ?

Le piston se déplace à l'intérieur de l'ensemble hydraulique de la vanne afin de positionner les passages d'eau selon le cycle programmé. Son déplacement permet à la vanne de commander les différentes étapes du traitement de l'eau et de la régénération.

⚙️ Animation technique – fonctionnement du piston

🧩 Schéma technique – ensemble piston

🔍 Quand remplacer le piston ?

Le remplacement peut être envisagé lorsque la vanne présente des signes de fonctionnement anormal liés à l'ensemble piston. Une usure ou une détérioration mécanique peut notamment entraîner des difficultés de déplacement du piston, des passages d'eau incorrects ou un cycle de régénération qui ne se déroule plus normalement.

• Déplacement anormal du mécanisme de vanne
• Cycle de régénération incorrect
• Passages d'eau qui ne correspondent plus au cycle sélectionné
• Fonctionnement irrégulier de la vanne
• Piston usé ou détérioré lors du démontage

📋 Compatibilité

🔧 Références techniques Clack

Pour les vannes WS1 et WS1TT, la documentation Clack distingue notamment le piston V3011 pour la configuration Downflow (DN) et le V3011-01 pour la configuration Upflow (UP). La référence V3011 est identifiée comme piston WS1 Downflow, tandis que V3011-01 correspond au piston WS1 Upflow. :contentReference[oaicite:0]{index=0}

💧 Pourquoi choisir une pièce de remplacement adaptée ?

Le piston travaille directement avec les éléments internes de la vanne. Une pièce correctement adaptée est donc indispensable pour conserver un fonctionnement hydraulique fiable et assurer le bon positionnement des passages d'eau pendant les cycles.

Pour une réparation complète, le piston peut être associé aux autres pièces internes de la vanne : cage et joints, guide d'axe, piston de saumurage et joints toriques. La documentation technique Clack identifie notamment ces éléments dans l'ensemble piston de la WS1TT. :contentReference[oaicite:1]{index=1}
