"L’eau pure, chez vous et partout. Adoucisseurs, osmoseurs, filtres et pièces à prix pro."
Catalogue
  Retour au Catalogue

Vanne de mitigeage Oventrop DN50 (2")

(Code: Vanne de mitigeage Oventrop DN50 (2"))

Information complémentaire
483,84 €
En Stock
(2 Article(s) en stock)
Demande d'information

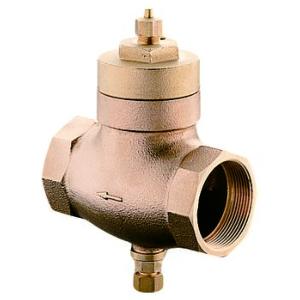

Vanne de mitigeage Oventrop DN50 (2")
  • Vanne de mitigeage Oventrop DN50 (2")
  • Vanne de mitigeage Oventrop DN50 (2")

Vanne de cépage Oventrop DN50 (2 pouces)- Réglage de la dureté de l'eau

Réf. Oventrop 6102016 -Vanne bypass proportionnelle pour adoucisseur d'eau.

La vanne de cépage Oventrop DN50 permetd'ajuster la dureté résiduelle de l'eau(TH) après adoucissement. Montée surla conduite de dérivation de l'adoucisseur,elle dose l'apport d'eau dure non traitéedans l'eau adoucie afin d'obtenir le THrecherché en sortie.

Une fois réglée, la vanne adapteautomatiquement le mélange en fonctiondu débit et des conditions de pressionde l'installation, dans ses limitesde fonctionnement.

Vanne Oventrop DN50 2 pouces : schéma de cépage avec arrivée d'eau dure à droite, bypass, adoucisseur et eau mélangée à gauche
Eau dure du réseau Eau adoucie Eau mélangée, TH ajusté

Comment fonctionne la vanne de cépage Oventrop ?

L'eau dure arrive par la droite et se diviseen deux circuits. Le premier traversel'adoucisseur, qui réduit sa dureté.Le second passe dans le bypass équipéde la vanne Oventrop.

La vanne laisse passer une proportioncontrôlée d'eau dure : celle-ci rejointensuite l'eau adoucie avant ladistribution dans le bâtiment.

1. Eau dureArrivée de l'eau du réseau. Une partietraverse l'adoucisseur, l'autre circuledans le bypass.
2. Eau adoucieL'eau traitée sort de l'adoucisseuret remonte par la conduite de retour,à gauche du schéma.
3. Eau mélangéeLes deux circuits se rejoignent.L'eau distribuée sort par la gaucheavec une dureté résiduelle réglée.

Les avantages pour une installation d'adoucissement

La vanne de cépage permet d'éviterune distribution systématique d'eauentièrement adoucie lorsque l'installationnécessite une dureté résiduelle.

Son système proportionnel est conçu pourajuster l'apport d'eau dure malgré lesvariations de consommation et de pression.Elle est adaptée aux installationscollectives, commerciales et industriellescompatibles avec ses caractéristiques.

Caractéristiques techniques

Fabricant Oventrop
Référence 6102016
Type Vanne de cépage proportionnellepour bypass d'adoucisseur
Diamètre nominal DN50
Raccordement G 2 (2 pouces)
Pression nominale PN10
Température maximale de l'eau 90 °C
Fonction Dosage d'eau dure pour ajusterle TH de l'eau mélangée
Montage Sur la conduite bypassde l'adoucisseur
Sens du flux représenté De droite vers la gauche,selon la flèche gravée surla vanne illustrée

Comment régler la dureté résiduelle (TH) ?

Lors de la mise en service, le professionnelrègle la quantité d'eau dure réintroduitedans l'eau adoucie en suivant la noticeOventrop.

Il mesure ensuite la dureté en sortieà l'aide d'un test TH. Un nouveau contrôleest conseillé après une variation importantede la dureté de l'eau brute ou uneintervention sur l'adoucisseur.

Exemple de réglage :

Avec une eau brute à 35 °f et uneeau adoucie proche de 0 °f, il estpossible de viser un TH de 15 °faprès mélange.

Le résultat réel doit être confirméavec un test de dureté, aprèsstabilisation des débits.

Pour quelles installations ?

Vanne destinée notamment aux systèmesd'adoucissement de grande capacité :immeubles collectifs, établissementsprofessionnels, hôtels, installationstechniques ou industrielles.

Le choix du diamètre et du réglage dépenddu débit, des pertes de charge et descaractéristiques de l'adoucisseur.

Important :

Il s'agit d'une vanne de réglage de ladureté de l'eau (TH),et non de la température.

Respecter le sens indiqué par la flèchesur le corps de vanne. Le dessin illustrele principe de fonctionnement et neremplace pas la notice de montagedu fabricant.

Selfwater - Spécialiste du traitement de l'eau.Adoucisseurs, vannes de cépage,pièces détachées et accessoires.Livraison France et Europe.
