Fonctionnement d’un adoucisseur d’eau : mécanique, résine échangeuse et régénération expliquées

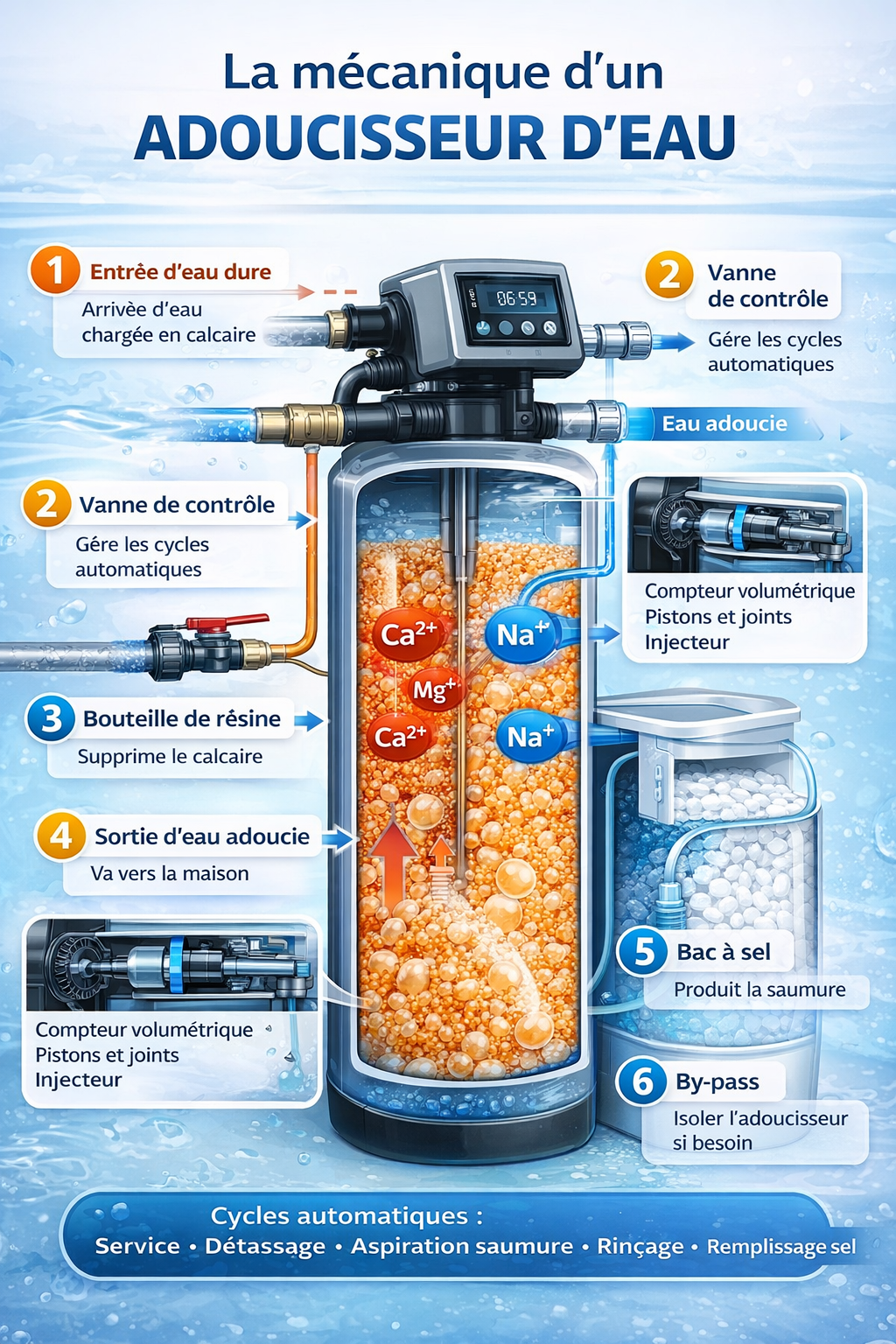

La mécanique d’un adoucisseur d’eau

Un adoucisseur d’eau est un système hydraulique automatique conçu pour réduire la dureté de l’eau, c’est-à-dire éliminer le calcium et le magnésium responsables du calcaire. Son fonctionnement repose sur une résine échangeuse d’ions, un bac à sel et une vanne de contrôle qui pilote les différentes phases de fonctionnement.

1. Le circuit de l’eau dans l’adoucisseur

L’eau dure arrive dans l’adoucisseur par l’entrée d’eau, passe dans la vanne de commande, traverse la bouteille de résine, puis ressort en eau adoucie vers le réseau de la maison.

• Entrée d’eau dure : l’eau chargée en calcaire arrive dans l’appareil
• Passage dans la vanne : la vanne dirige l’eau selon le cycle en cours
• Traversée de la résine : le calcium et le magnésium sont retenus
• Sortie d’eau adoucie : l’eau traitée alimente la maison

Un by-pass est généralement installé pour pouvoir isoler l’adoucisseur en cas d’entretien ou d’intervention.

2. La bouteille de résine : le cœur du système

La bouteille contient la résine échangeuse d’ions, sous forme de petites billes polymères. C’est dans cette partie que l’adoucissement de l’eau se fait.

La résine :

• retient le calcium et le magnésium,
• libère du sodium en échange,
• protège ainsi l’installation contre le tartre.

3. La vanne de contrôle : la partie mécanique principale

La vanne de contrôle est l’organe mécanique et hydraulique qui commande tout le fonctionnement de l’adoucisseur. Elle gère automatiquement les cycles de service, de régénération et de rinçage.

Selon les modèles, on retrouve par exemple des vannes Clack, Fleck ou Autotrol.

Cette vanne contient généralement :

• des pistons,
• des joints et entretoises,
• un injecteur,
• un système de comptage volumétrique ou de programmation.

4. Les cycles mécaniques de fonctionnement

5. Le bac à sel : indispensable à la régénération

Le bac à sel contient le sel utilisé pour produire la saumure. Cette eau salée est aspirée par la vanne lors de la régénération pour recharger la résine.

Sans sel, la résine ne peut plus se régénérer correctement, et l’adoucisseur ne peut plus enlever le calcaire.

6. Le déclenchement de la régénération

La mécanique d’un adoucisseur dépend aussi du type de commande de régénération :

• Volumétrique : la régénération se déclenche selon la consommation d’eau
• Chronométrique : la régénération se lance à heure fixe ou selon une fréquence programmée

Le système volumétrique est généralement plus économique car il s’adapte à la consommation réelle.

En résumé

La mécanique d’un adoucisseur d’eau repose sur l’association de plusieurs éléments :

• une entrée d’eau dure,
• une vanne de contrôle,
• une bouteille de résine,
• un bac à sel,
• un by-pass,
• un cycle automatique de service et de régénération.

Un bon adoucisseur d’eau doit être équipé d’une vanne fiable, d’une résine de qualité et d’un réglage adapté au débit, à la dureté de l’eau et à la consommation du foyer.
